JF21-125T气动冲压机
125吨气动冲床整机简介
125t高性能气动冲床采用钢板焊接机身，刚性好，精度稳定，曲轴纵放，结构紧凑，外形美观。其曲轴部位装有行程调节装置，通过对该装置的调节可改变滑块行程，从而满足不同的工艺需要。
本机采用干式组合式气动摩擦离合器、制动器、接合平稳，动作灵敏，噪声低。齿轮副浸油润滑；滑块采用矩形六面加长导轨，导向面铜镶板，导向精度高，滑块内设置有进口液压超负荷保险装置（进口气动泵，进口高压油封）。超载后自动复位，动作灵敏可靠。
JF21-63以上电动调节装模高度，JF21-45以上滑块装设了上提式平衡缸（采用进口密封圈），采用电动浓油润滑系统，气路采用进口安全双联阀控制，电气采用进口品牌PLC集中控制，安全性高。可选配气垫装置，自动送料轴装置，光电保护装置，可搭配各种自动化设备，负荷冲床安全标准。

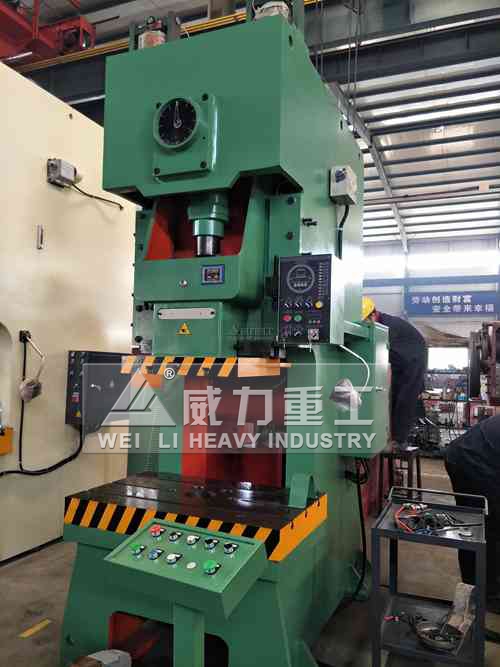

125吨气动冲床装配图

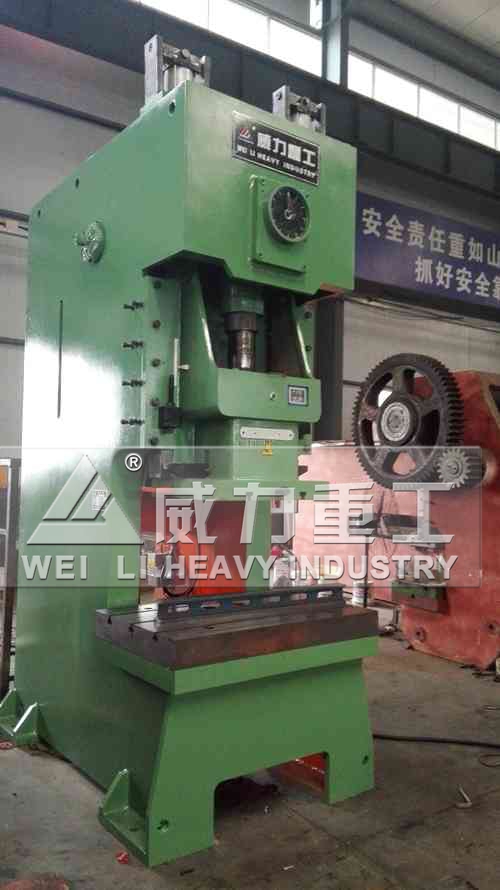

正在装配中的125吨气动冲床

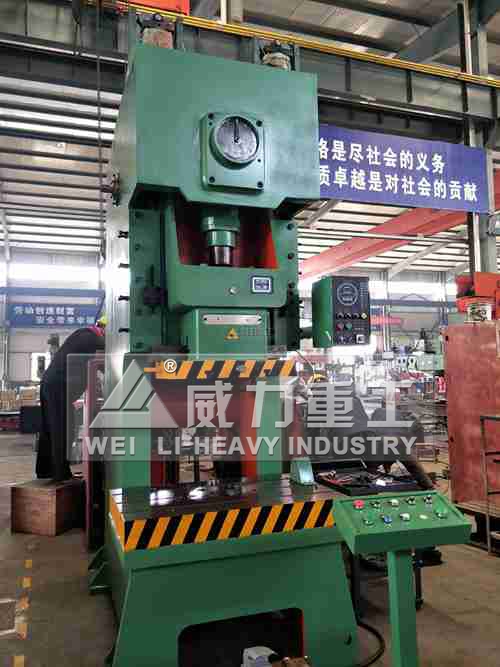

长沙客户定做的125吨气动冲床
JF21-125T气动冲床技术参数
|
|
JF21-125T |
|
公称力 |
kN |
1250 |
|
公称力行程 |
mm |
5 |
|
滑块行程 |
mm |
160 |
|
行程次数 |
固定 |
min-1 |
50 |
|
可变Variable |
40-60 |
|
最大装模高度 |
mm |
370 |
|
装模高度调节量 |
mm |
100 |
|
滑块中心至机身距离 |
mm |
360 |
|
工作台板尺寸（前后×左右） |
mm |
700X1100 |
|
工作台板落料孔尺寸 |
mm |
φ160 |
|
工作台板厚度 |
mm |
120 |
|
滑块底面尺寸（前后×左右） |
mm |
520X620 |
|
模柄孔尺寸（直径×深度） |
mm |
φ70X80 |
|
立柱间距离 |
mm |
640 |
|
立电机功率 |
KW |
Y160L-6/11 |
|
外形尺寸（前后×左右×高） |
mm |
1900X1400X3350 |
|
净重 |
Kg |
9800 |
JF21-125T气动冲床性能特点
1、以压缩空气为动力源，效率高且容易操作，可减少劳动力，可适宜于人工操作、自动化流水线一体化作业
2、结构简单、操作方便、价格便宜、性能优越、没有油压系统和电动待机时所产生的噪音，可节省电力消耗降低生产成本，具有很高的性价比。
3、处理容易调整，只需调整气压压力就可调达所需压力，成本率高。配有抗转动的导向棒、导向板、精度高，能适应精密冲载
4、可根据不同的产品和模具，调整高度‘速度、行程、压力大小和冲压时间；
5、可选用双手控制按钮和脚踏开关，可增加保护装置、加热模具、高温控制及压力传感器，操纵装置和预控装置符合安全标准，确保操纵人员的人身安全。

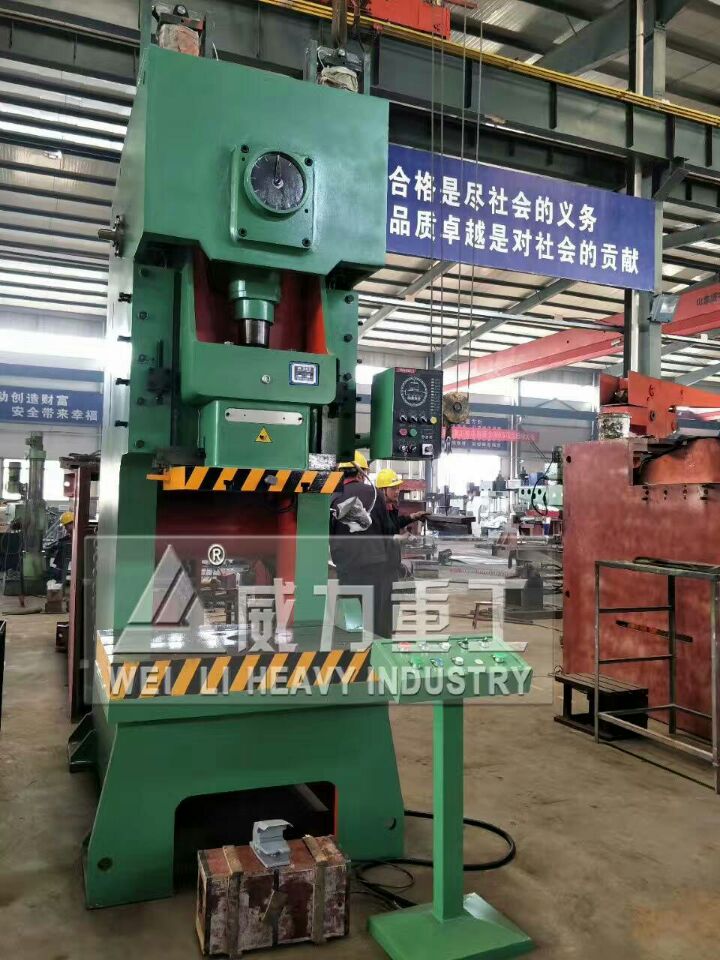

山东威力重工冲床装配车间
125吨气动冲床主要配置：
1)机体：采用Q235-B,钢板焊接，颜色为灰白色；
2)曲轴由45#钢锻打制作;
3)连杆瓦是铜的;
4)滑块由盘式电机(浙江三门)电动调节调节装模高度实现数显;
5)滑块采用矩形六面体加长导轨、配青铜衬板，导向精度高;
6)滑块上下运动由两个气缸辅助控制;
7)操纵器由气缸拉动;
8)气缸使用无锡华通;
9)主要电器元件使用正泰、天正电器;
10)使用自动加油，油泵为瑞庆电器厂、DINGSHEN生产的产品;
11)干式离合器，凸轮控制器为无锡振华机械生产;
12)仪表为雷尔达仪表公司生产;
13)油雾器三联阀为上海山耐斯气动元件;
14)电机使用南京环球电机;
15)PLC为台达电子;
JF21-125T气动压力机厂家推荐
山东威力重工机床有限公司拥有数十件气动冲床压力机生产经验，是专业的冲床压力机厂家，公司凭借实惠的气动冲床价格，稳定的产品质量，丰富的产品系列，完善的售后服务体系，力争成为全国气动冲床厂家队伍中的佼佼者！
山东威力重工气动冲床厂家厂址：山东省滕州市经济开发区春藤东路999号
63吨气动冲床价格咨询电话：0632-5681708。
